Condensateur

Modèle 1 (Plaque n°1 – Réf. 53024342)

• Tension nominale (Un) : 20 kV
• Puissance réactive nominale (Qn) : 3400 kvar
• Fréquence : 50 Hz
• Courant nominal (In) : 98 A
• Courant de court-circuit (Isc) : 124 A
• Tension maximale (Um) : 24 kV (50/125 kV)
• Type de couplage : DR / SAH 4.3
• Réactances : DR
• Normes : IEC / CEI 60871-1 : 2005
• Année de fabrication : 2015

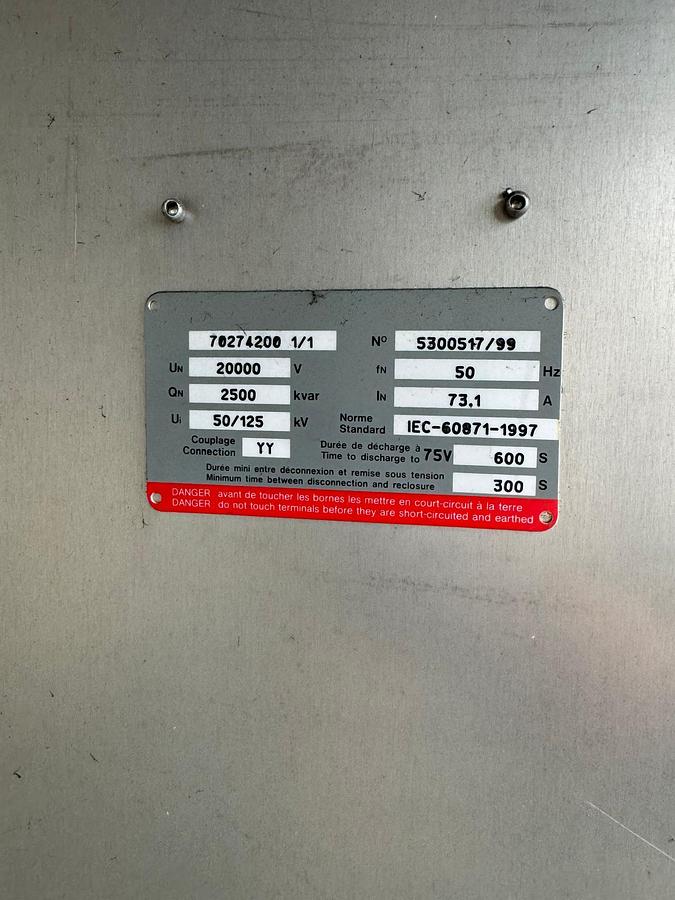

🔹 Modèle 2 (Plaque n°2 – Réf. 5300517/99)

• Tension nominale (Un) : 20 000 V
• Puissance réactive nominale (Qn) : 2500 kvar
• Fréquence nominale (fN) : 50 Hz
• Courant nominal (IN) : 73.1 A
• Tension d’impulsion (Ui) : 50/125 kV
• Couplage : YY
• Temps de décharge à 75 V : 600 s
• Délai de reconnexion après coupure : 300 s
• Norme : IEC 60871-1997

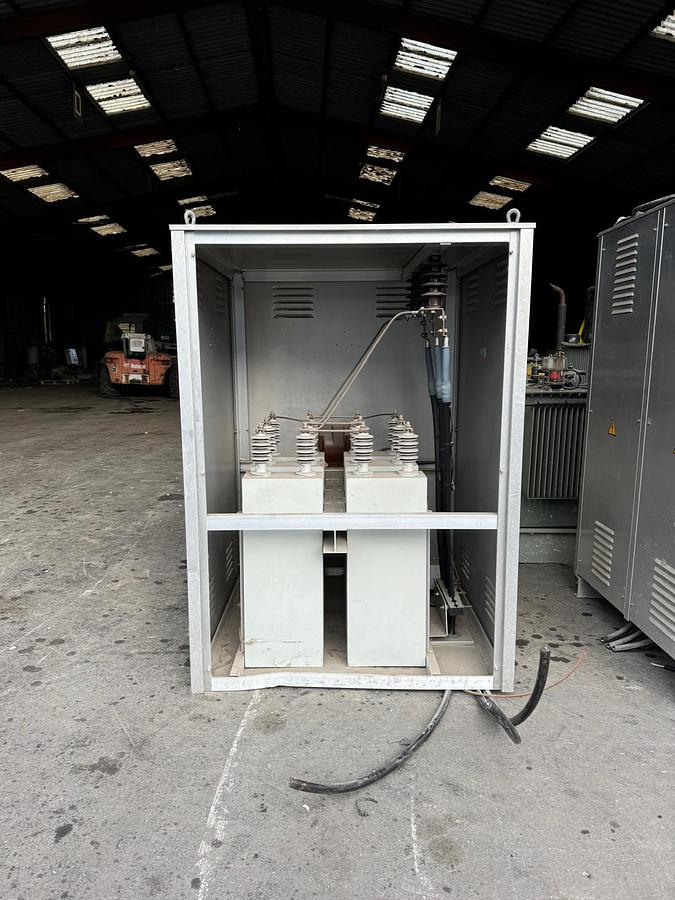

🧩 Utilisation de la machine

Cette batterie de condensateurs moyenne tension est utilisée pour compenser l’énergie réactive dans les réseaux industriels, en améliorant le facteur de puissance et en réduisant les pertes d’énergie. Elle est essentielle dans les installations haute puissance pour stabiliser la tension et optimiser les performances des équipements électriques.

⚙️ Particularités / Différences

Ces modèles se distinguent par leur configuration de couplage (DR/SAH pour le modèle 3400 kvar, YY pour le modèle 2500 kvar) et leur capacité à supporter des tensions d’impulsion élevées (jusqu’à 125 kV). Le temps de décharge contrôlé et les exigences de reconnexion sécurisée garantissent une exploitation sûre en environnement industriel exigeant.
