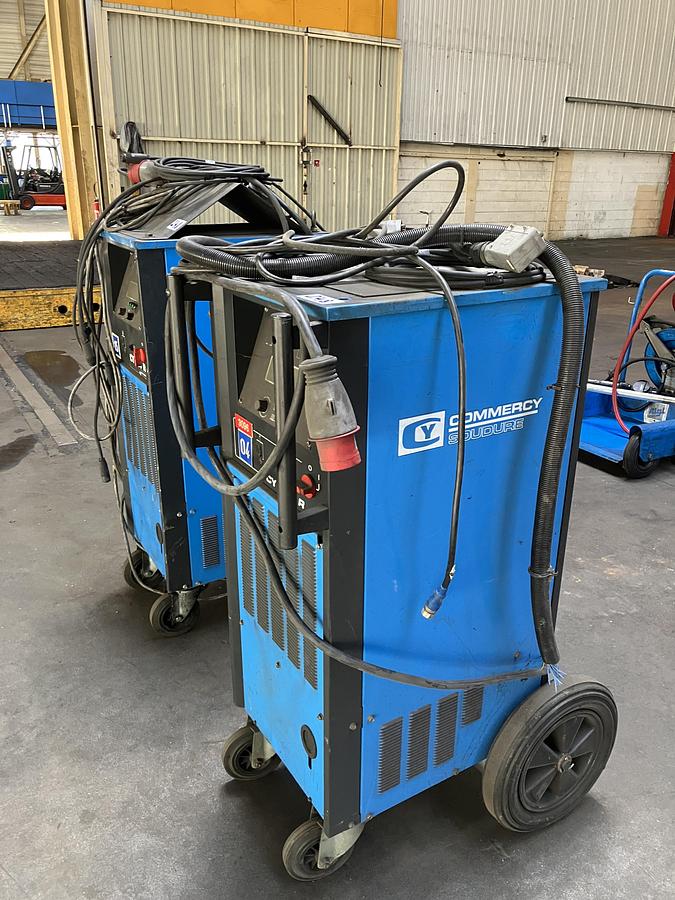

Générateur de soudage triphasé

Fabricant : Commercy Soudure (France)

Type : Générateur de soudage triphasé – Soudage automatique PSA

Applications industrielles :

Soudage industriel automatisé pour postes fixes PSA (process semi-automatique ou robotisé), compatible avec torches à commande externe. Idéal pour la soudure de fortes épaisseurs, structures métalliques, charpentes, acier carbone et inox.

Caractéristiques techniques principales :

• Type de courant : Triphasé – Refroidissement par air forcé (AF)
• Cycle de travail : 400 A à 100 % (duty cycle complet)
• Tension à vide (U0) : 67,2 V
• Tension de soudage (U2) : 34 V
• Courant de soudage (I2) : 400 A
• Plage de soudage : de 20 A / 15 V à 400 A / 34 V
• Tensions d’alimentation (U1) : 230 V ou 400 V
• Courants absorbés :
• 400 V → 27,1 A
• 230 V → 46 A
• Fréquence : 50 / 60 Hz
• Classe d’isolation : CL H
• Indice de protection : IP 23
• Norme de conformité : EN 60974-1
• Puissance apparente : 18,9 kVA
• Référence de fabrication : W000132844 – N° 07359 VQ 334

🧩 Utilisation de la machine

Ce générateur de soudage est conçu pour les lignes automatisées PSA (Poste Soudure Automatisé). Il assure une soudure stable et continue à haut ampérage sur pièces lourdes, tout en garantissant sécurité, constance et compatibilité avec équipements de commande et automatisation. Adapté aux environnements exigeants comme l’industrie lourde, la chaudronnerie ou la fabrication de grandes structures métalliques.

⚙️ Particularités / Différences

Le modèle CY 387 R PSA se distingue par :

• Sa capacité à délivrer 400 A en continu à 100 % de facteur de marche
• Une double alimentation possible (230 / 400 V triphasé)
• Une compatibilité native avec les postes PSA, torches robotisées ou systèmes de contrôle déportés
• Une conception robuste avec protection IP23 et refroidissement forcé pour usage intensif
