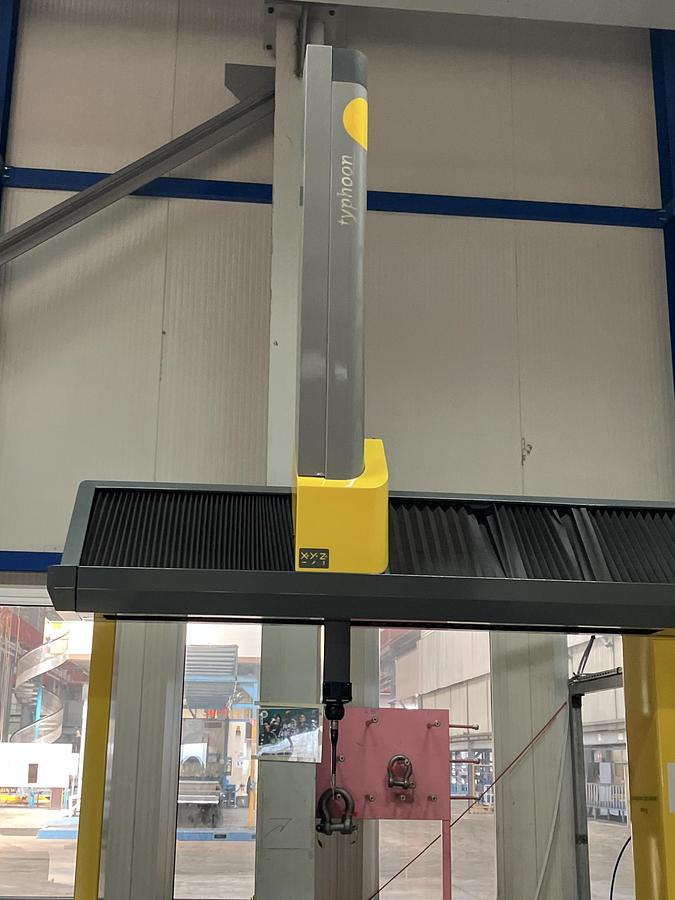

Machine de Mesure Tridimensionel

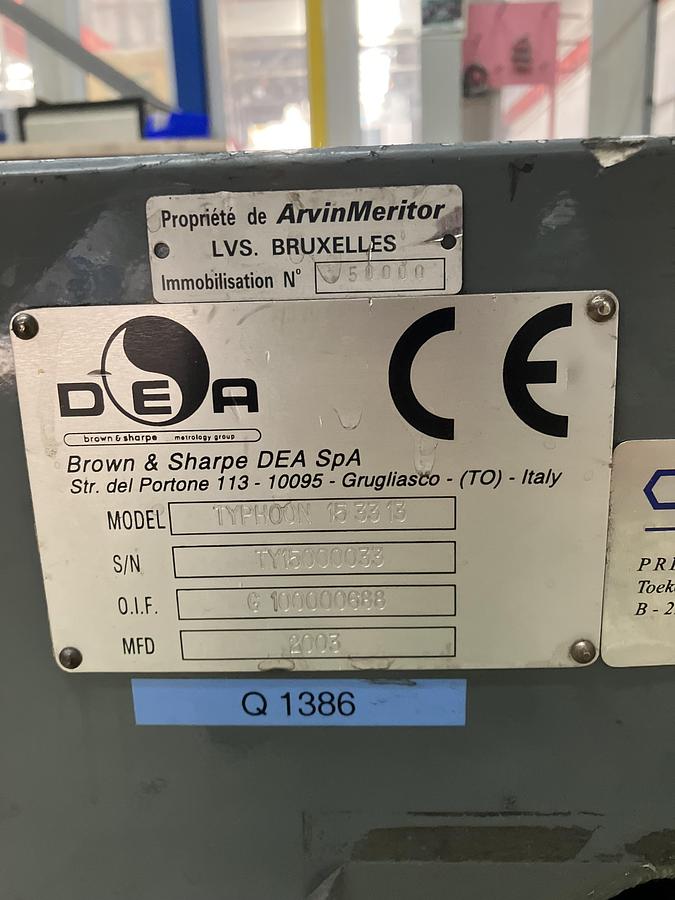

Modèle : TYPHOON 15.33.13

Fabricant : Brown & Sharpe – DEA SpA (Hexagon Group)

Numéro de série : TY15000033

Année de fabrication : 2003

Adresse : Str. del Portone 113, 10095 Grugliasco (TO), Italie

Type de structure : Machine à pont mobile (bridge CMM)

Volumes de mesure (X / Y / Z) :

• X : 1500 mm
• Y : 3300 mm
• Z : 1300 mm

Technologie de guidage :

• Paliers à air sur granit et structures en alliage léger
• Compensation dynamique des températures

Résolution des règles linéaires : 0,1 µm (optique)

Précision volumique typique (MPEe) : ~2,5 + L/300 µm (selon config.)

Tête de mesure :

• Compatible Renishaw PH10 / SP25 / TP200
• Mouvements indexables automatisés

Commande numérique :

• DC800 ou équivalent Hexagon
• Logiciels compatibles : PC-DMIS, QUINDOS

UTILISATION DE LA DEA TYPHOON 15.33.13

Machine de mesure tridimensionnelle haut de gamme destinée à la métrologie industrielle de grande précision pour pièces complexes de moyennes et grandes dimensions. Adaptée aux secteurs automobile, aéronautique, mécanique générale.

PARTICULARITÉS / DIFFÉRENCES – TYPHOON 15.33.13

• Volume de mesure étendu : 1500 × 3300 × 1300 mm
• Haute précision avec compensation dynamique
• Tête indexable motorisée pour accès angulaire multi-axes
• Compatible avec sondes scanning et palpeurs multipoints
• Structure rigide sur base granit et poutre mobile en alliage
